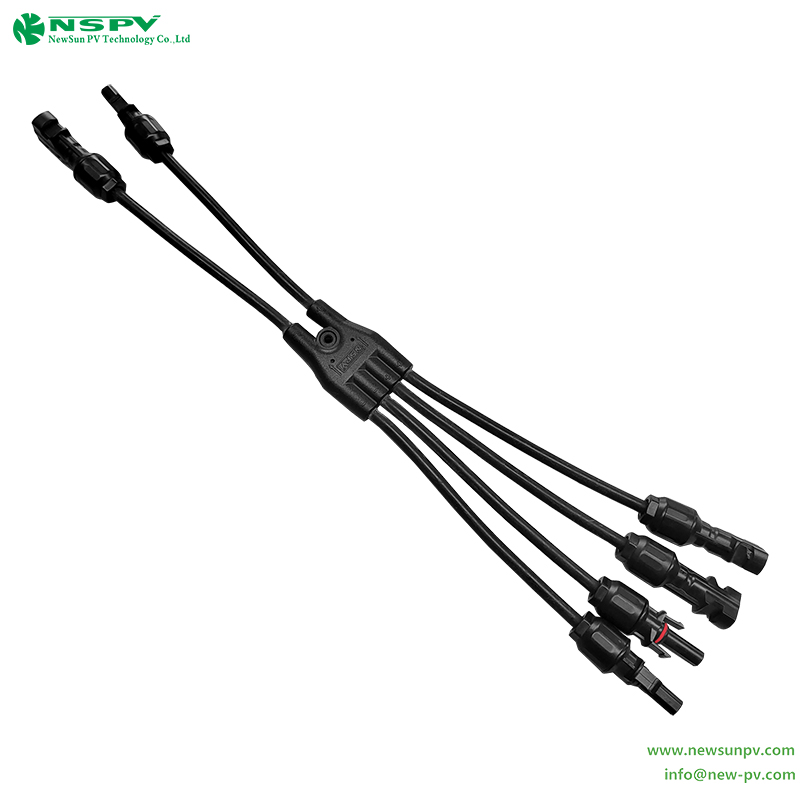

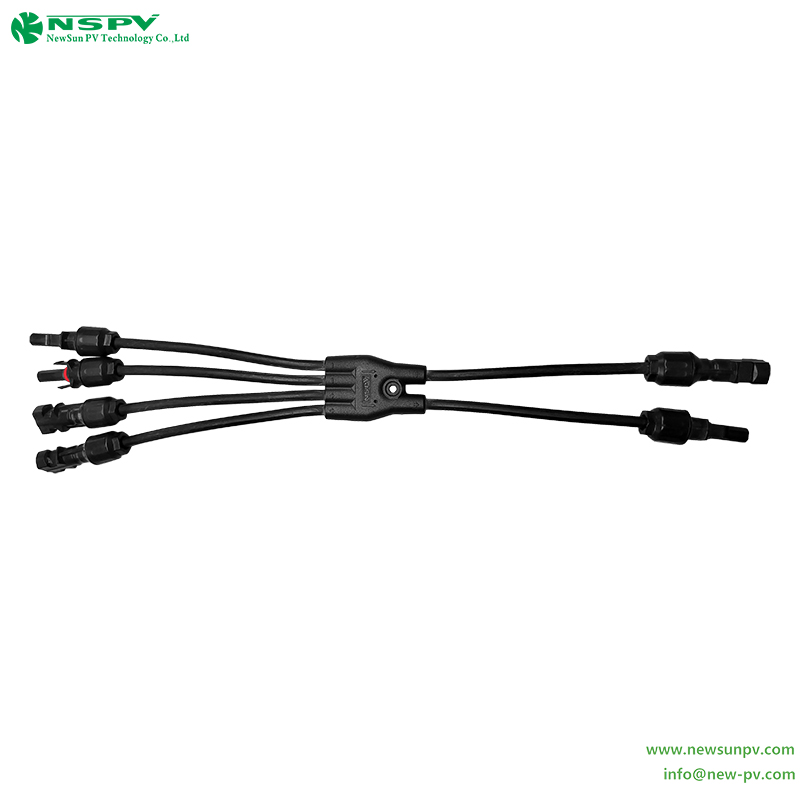

光伏1500V 4转2带保险丝线束
- PV4.0 1500V光伏线缆主要用于光伏系统的安装，防护等级为IP68，可拆卸，较高的稳定性，安装简单方便
- 在线咨询
PV 4.0 1500V DC Cable Connector
| 绝缘材料 | PPE |
| 额定电压 | 1500VDC |
| 测试电压 | 8kV(50Hz,Imin) |
| 导体阻抗 | <5mΩ |
| 导体材料 | 铜，镀锡 |
| 防护等级 | IP2X/IP68 |
| 过压保护等级 | CATIII/2 |
| 安全等级 | II |
| 防火等级 | UL94-V0 |
| 插入力/拔出力 | ≤50N/≥50N |
| 环境使用温度范围 | -40℃...+85℃(IEC) |
| 适配线缆规格 | 2.5~10mm²/14~6AWG |
| 连接方式 | 压接 |
| 旋帽锁紧力 | 0.8-1.0Nm |
| 上限温度 | 110℃(IEC) |
1500V DC PV 4.0 Fuse Connector
| 绝缘材料 | PPE |
| 额定电流 | 30A |
| 测试电压 | 1500VDC |
| 测试电压 | 8KV(50Hz,Imin) |
| 导体阻抗 | <5mΩ |
| 导体材料 | 铜，镀锡 |
| 防护等级 | IP68 |
| 额定电压 | 12KV |
| 额定电流 | 1A,2A,3A,3.5A,4A,5A,6A,8A,10A,12A,15A,20A |
| 安全等级 | II |
| 防火等级 | UL94-V0 |
| 插入力/拔出力 | ≤50N/≥50N |
| 环境使用温度范围 | -40℃...+85℃(IEC) |
| 上限温度 | 110℃(IEC) |
| 适配线缆规格 | 2.5~10mm²/14~8AWG |
| 保险丝规格 | 10*85/14*65/14*85 |
1500V DC Cable
| 导体 | 镀锡铜线(IEC 60228 Class 5) 52/0.30±0.01mm |
| 导体标准 OD | 2.50mm |
| 绝缘材料 | XLPE Black |
| 绝缘层厚度 | ≥0.7mm |
| ID | 4.1±0.1mm |
| 外被 | XLPE Black |
| I绝缘厚度 | ≥0.8mm |
| OD | 5.8±0.1mm |
| 标志 | TUV H1Z2Z2-K DC-1500V 4.0mm² |
| 额定电压 | 1500V DC |
| 导体最大阻值 | ≤5.09Ω/km |
| 单芯导体线缆电流 | 55A |
| 线缆测试电压 | AC 6.5KV,5Min/DC1500V,5min |
Advantage:
简单，易于安装
标准设计, 可任意安装
具有抗老化、抗紫外线辐射能力
符合户外条件要求
